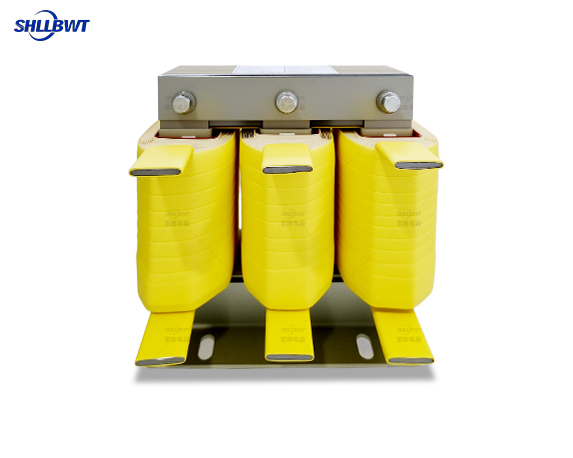

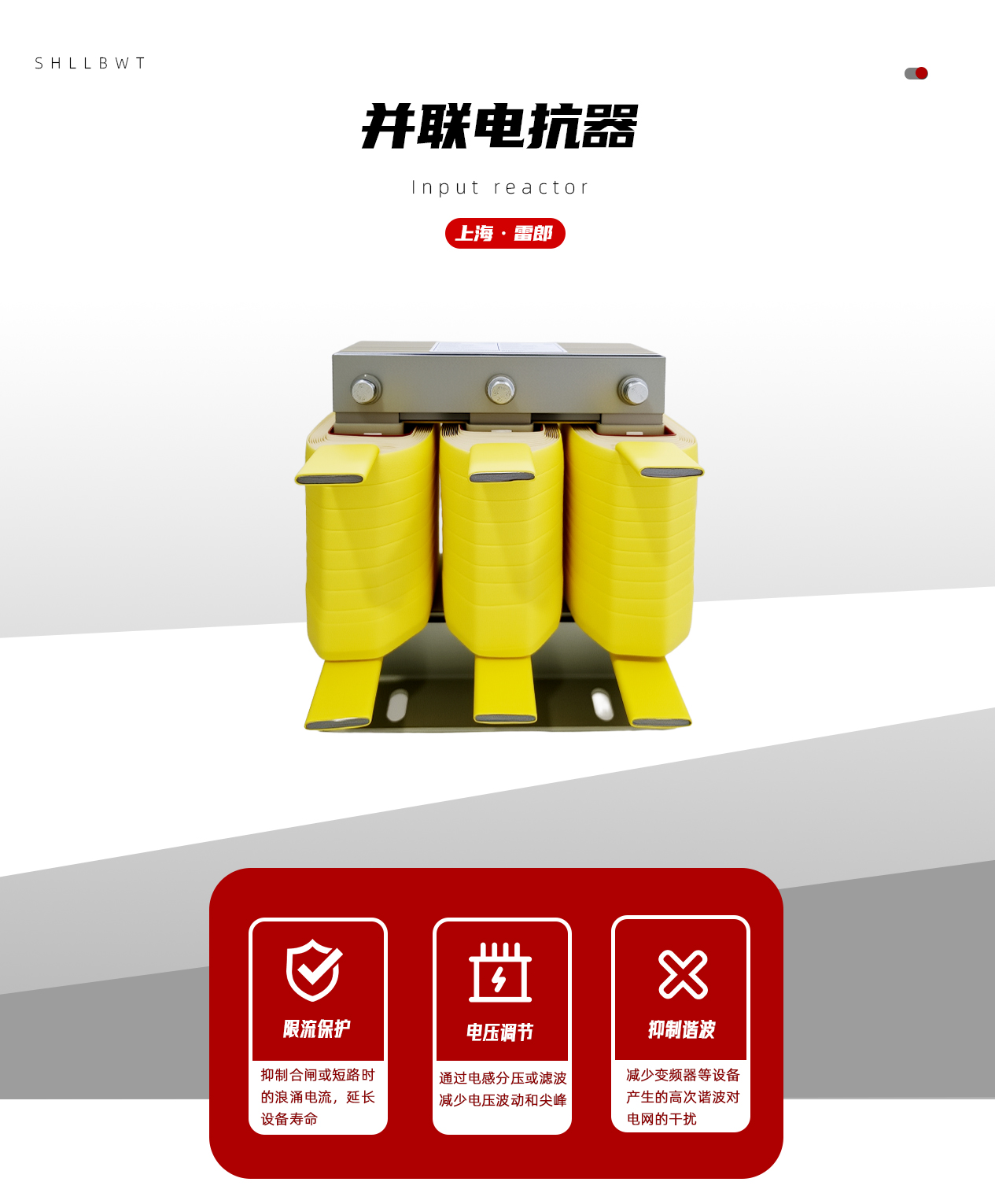

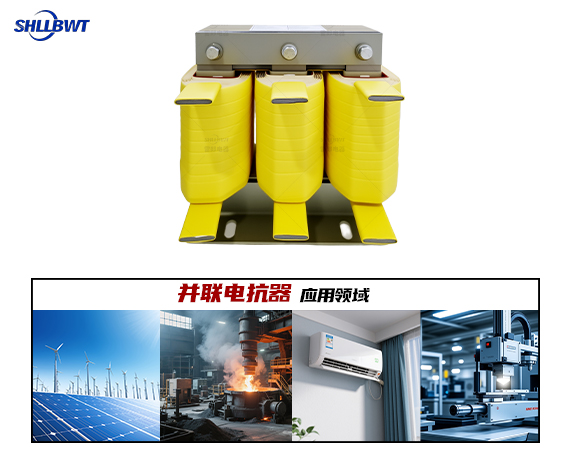

并聯電抗器是電力系統中的關鍵無功補償設備，主要用于高壓/超高壓輸電線路及變電站，通過感性無功電流補償線路的容性充電功率，抑制工頻過電壓、降低線路損耗并提升系統穩定性。其核心功能包括??電壓調節??、??無功平衡??及??諧波抑制??，適用于新能源并網、長距離輸電及城市電網改造等場景。
| 電壓等級 | 額定容量 | **額定電壓 (kV)** | **電抗率 (%)** | **損耗 (kW)** | **溫升限值 (K)** | **噪聲水平 (dB)** | 參考型號/標準 |
|---|---|---|---|---|---|---|---|
| 6-35kV | 9-360 kvar | 6/10.5/35 | 6.6-99% | 未明確 | 45（繞組平均） | ≤53（容量≤300kVA） | BKSC系列（干式鐵心） 3 |
| 10kV | ≤300 kVA | 10 | 未明確 | 未明確 | 45（繞組平均） | ≤53 | BKSC型（鐵路專用） 4 |
| 330kV | 10-50 Mvar | 345/363 | 未明確 | 未明確 | 根據系統要求 | ≤75 | DL/T 271-2012 2 |
| 500kV | 30-80 Mvar | 525/550 | 未明確 | 55（I2R）+13（雜散） | 55（上層油溫） | ≤75 | 油浸式（單相） 6 7 |
| 750kV | 60-180 Mvar | 750/800 | 未明確 | 未明確 | 根據系統要求 | ≤80 | DL/T 271-2012 2 |
| 765kV | 80 Mvar（單相） | 765 | 未明確 | 未明確 | 40（頂層油） | 未明確 | BKD-80000/765TH（印度） 5 |
