在 UPS 應急供電系統中,“電抗器” 與 “變壓器” 并非獨立工作 —— 前者是 “諧波抑制的第一道防線”,后者是 “供電穩定的核心載體”,兩者若協同不當,諧波干擾會直接導致應急供電 “掉鏈”:比如數據中心服務器死機、醫院 ICU 設備斷電、工業生產線停擺。尤其在斷電瞬間,諧波疊加可能讓 UPS 切換延遲、變壓器過熱,甚至觸發保護跳閘。今天就拆解兩者協同防諧波的核心邏輯,教你避開應急供電的 “隱形陷阱”。

UPS 內部部件:UPS 的整流器(將交流電轉直流電)、逆變器(將直流電轉交流電)工作時,會產生 3 次、5 次、7 次諧波(占比達總諧波的 70% 以上),若未被抑制,會直接流入變壓器;
負載端設備:應急供電的核心負載(如數據中心服務器、醫療 CT 機、工業變頻器)多為 “非線性負載”,運行時會向 UPS 系統反饋諧波,比如服務器電源模塊產生的 3 次諧波,會疊加到電抗器和變壓器上;
電網側傳導:電網正常供電時,若存在外部諧波(如附近工廠的大型電機),會通過 UPS 輸入端進入系統,在應急切換時與內部諧波疊加,加劇干擾。
變壓器過熱燒毀:諧波電流會在變壓器鐵芯中產生 “附加損耗”(占總損耗的 20%-50%),導致鐵芯溫度升高 10-20℃,縮短壽命(溫度每升 10℃,壽命減半),甚至在應急供電時因過熱跳閘;
電抗器補償失效:若電抗器未匹配諧波頻率(如 3 次諧波需選 3 次濾波電抗器),會變成 “諧波放大器”,不僅無法抑制諧波,還會自身振動產生異響(100-300Hz 低頻噪音),影響穩定性;
UPS 切換延遲:諧波會干擾 UPS 逆變器的電壓檢測精度,導致電網斷電時,逆變器切換供電延遲超過 10 毫秒(敏感設備如服務器需≤5 毫秒),造成 “偽斷電”;
蓄電池能耗增加:諧波電流會讓蓄電池充電效率下降(損耗增加 15%-20%),應急供電時續航時間縮短,比如原本能維持 2 小時的蓄電池,因諧波僅能維持 1.6 小時。
選對電抗器類型:針對不同諧波源,搭配對應電抗器 ——
若諧波以 3 次為主(如數據中心服務器、醫療設備):選 “3 次諧波濾波電抗器”,串聯在 UPS 逆變器輸出端,可抑制 80% 以上的 3 次諧波;
若諧波類型復雜(如工業混合負載):選 “有源電力濾波器(APF)+ 串聯電抗器” 組合,APF 實時檢測諧波頻率,電抗器動態調整電抗率,適配 3-25 次諧波;
匹配電抗率參數:電抗率(電抗器阻抗與系統阻抗的比值)需與變壓器短路阻抗協同 —— 普通 UPS 變壓器短路阻抗為 4%-6%,電抗器電抗率應選 4.5%-7%(比如變壓器短路阻抗 5%,電抗器電抗率選 6%),避免兩者阻抗不匹配導致諧振(諧振會放大諧波)。

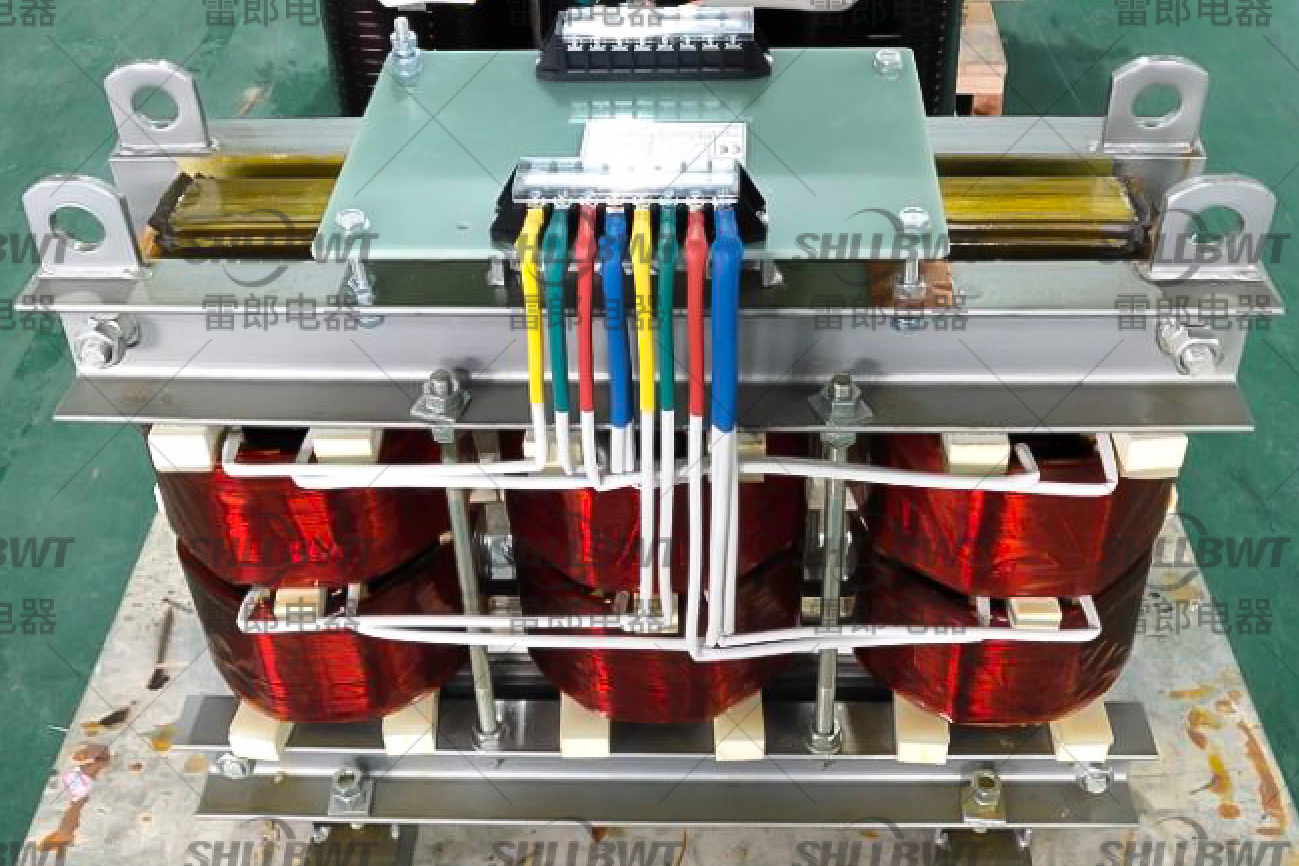

選用低損耗鐵芯材質:優先選 “30Q130 高硅鋼片” 鐵芯(比普通硅鋼片損耗低 30%),減少諧波在鐵芯中的附加損耗,避免過熱,比如數據中心 UPS 變壓器用此材質,可將諧波損耗從 20% 降至 8% 以下;
增加繞組導線截面積:諧波電流會導致繞組 “集膚效應” 加劇(電流集中在導線表面),需將繞組導線截面積加大 15%-20%(比如普通導線用 25mm2,諧波場景用 30mm2),降低繞組銅損;
提升絕緣等級:諧波產生的局部放電會加速絕緣老化,變壓器絕緣等級應從普通的 “B 級”(耐溫 130℃)提升至 “F 級”(耐溫 155℃),比如醫療 UPS 變壓器用 F 級絕緣,可耐受諧波導致的溫度波動。
控制安裝間距:兩者間距需≥30cm(若為油浸式變壓器,間距≥50cm),避免因距離過近產生 “電磁耦合”(耦合會讓電抗器的諧波磁場干擾變壓器鐵芯);若機房空間有限,可在兩者之間加裝 “鐵板屏蔽層”(厚度≥2mm),削弱磁場干擾;
采用 “同相序” 接線:電抗器與變壓器的接線需保持 “同相序”(如 A 相進 A 相出、B 相進 B 相出),避免反相序?qū)е码娏鞯窒档蛻?yīng)急供電效率;同時,接線電纜需用 “屏蔽電纜”(如銅網屏蔽層),減少諧波電流通過電纜向外輻射;
分開布置接地端:電抗器接地端與變壓器接地端需分開接入接地網(間距≥10cm),避免諧波電流通過接地端相互傳導,比如數據中心 UPS 系統中,電抗器接地電阻≤4Ω,變壓器接地電阻≤1Ω,且接地網獨立分區。
諧波特點:服務器電源模塊產生大量 3 次諧波(占總諧波的 60%-70%),且負載密度高(每機柜 8-12kW),應急供電需持續 2-4 小時;
協同方案:
電抗器:選 “3 次諧波濾波電抗器(電抗率 6%)”,串聯在 UPS 逆變器與變壓器之間,每臺 UPS 配 1 臺電抗器(1+1 冗余);
變壓器:選 “干式變壓器(F 級絕緣,30Q130 鐵芯)”,短路阻抗 5%,繞組導線截面積加大 20%;
布局:兩者間距 40cm,用屏蔽電纜接線,接地端分開接入機房獨立接地網(接地電阻≤1Ω)。
諧波特點:醫療設備(呼吸機、監護儀)產生少量 3 次諧波(≤20%),但對供電可靠性要求極高(切換延遲≤5 毫秒),應急供電需持續 4-8 小時;
協同方案:
電抗器:選 “有源電力濾波器(APF)+ 串聯電抗器(電抗率 4.5%)”,APF 實時監測諧波(響應時間≤200 微秒),電抗器適配變壓器短路阻抗 4%;
變壓器:選 “干式隔離變壓器(F 級絕緣,雙重繞組)”,隔離電網側諧波,同時提升抗短路能力(可耐受 3 倍短路電流 2 秒);
布局:兩者間距 50cm,加裝鐵板屏蔽層,接線用雙絕緣屏蔽電纜,接地端接入醫療專用接地網(接地電阻≤0.5Ω)。
諧波特點:混合負載(變頻器、電機、加熱設備)產生 3-11 次諧波,且存在 5-8 倍沖擊負載(如沖壓設備啟停),應急供電需持續 1-2 小時;
協同方案:
電抗器:選 “6 次諧波濾波電抗器(電抗率 7%)+ 無源濾波器組”,針對 6 次主導諧波(變頻器產生),同時耐受沖擊負載;
變壓器:選 “油浸式變壓器(F 級絕緣,30Q140 鐵芯)”,油箱加裝散熱片(提升散熱效率 30%),適應車間高溫環境(≤40℃);
布局:兩者間距 60cm(戶外或車間獨立配電房),接線用阻燃屏蔽電纜,接地端接入工業接地網(接地電阻≤4Ω)。
參數優先匹配:電抗器電抗率與變壓器短路阻抗需 “同比例適配”(如電抗率 = 短路阻抗 + 1%),避免諧振;
場景決定設計:數據中心側重 “3 次諧波抑制 + 低損耗”,醫療側重 “隔離 + 快速響應”,工業側重 “耐沖擊 + 高溫耐受”;
安裝細節不忽視:間距、接線、接地的優化,能減少 30% 以上的電磁干擾,是協同效果的 “最后一公里”。
