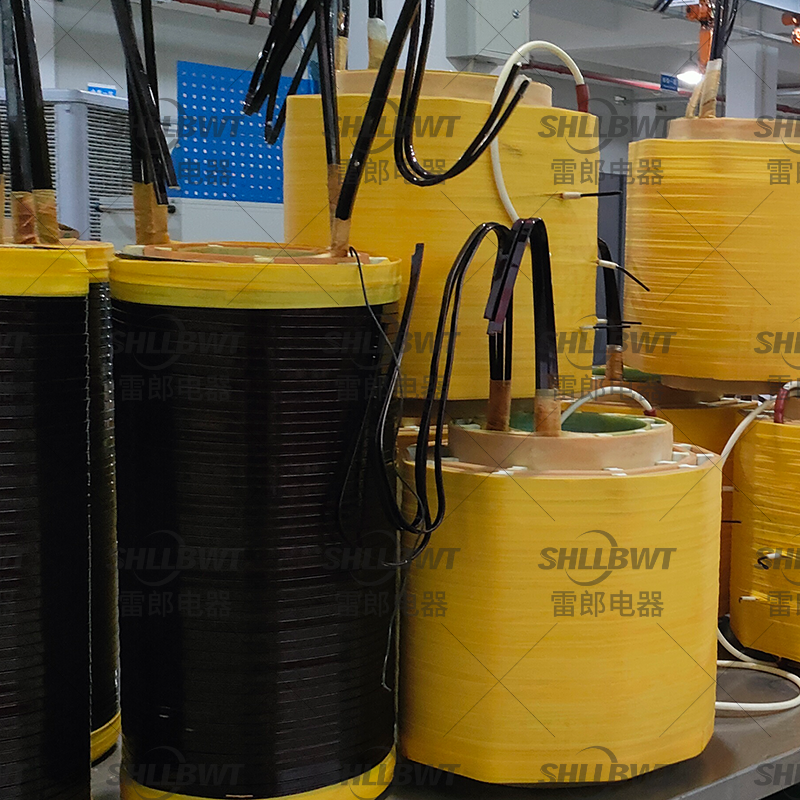

變壓器氣道是變壓器鐵芯、繞組及油箱內部預留的通風間隙 / 通道結構，核心作用是為冷卻介質（空氣、變壓器油）提供流動路徑，同時維持部件間的絕緣距離，是保障變壓器長期穩定運行的 “散熱與絕緣雙保障結構”—— 優質氣道設計可使變壓器溫升降低 15%-25%，避免因過熱導致的絕緣老化或性能衰減。
2. 按冷卻方式分類
自然冷卻氣道：依賴空氣 / 油的自然對流散熱，氣道截面較大（通常≥10mm），結構簡單；適配小功率變壓器（≤50kVA）、靜音場景（如實驗室、手術室）；
強迫冷卻氣道：配合風扇（干式）或油泵（油浸式）強制驅動冷卻介質流動，氣道可設計更緊湊（截面 5-8mm），散熱效率提升 40% 以上；適配大功率變壓器（≥100kVA）、高負載工業場景。
高效散熱，控制溫升：變壓器運行時，鐵芯（鐵損）、繞組（銅損）會持續發熱，氣道通過引導冷卻介質流動，將熱量快速帶走 —— 以 100kVA 干式變壓器為例，合理的鐵芯 + 繞組氣道設計可使繞組溫升從 60K 降至 45K，滿足 GB 1094.1-2013 溫升標準；
維持絕緣，避免擊穿：氣道可確保鐵芯、繞組、箱壁等部件間的絕緣距離（如干式變壓器氣道間距需≥8mm，油浸式≥5mm），防止高壓下絕緣擊穿，同時避免灰塵堆積影響絕緣性能；

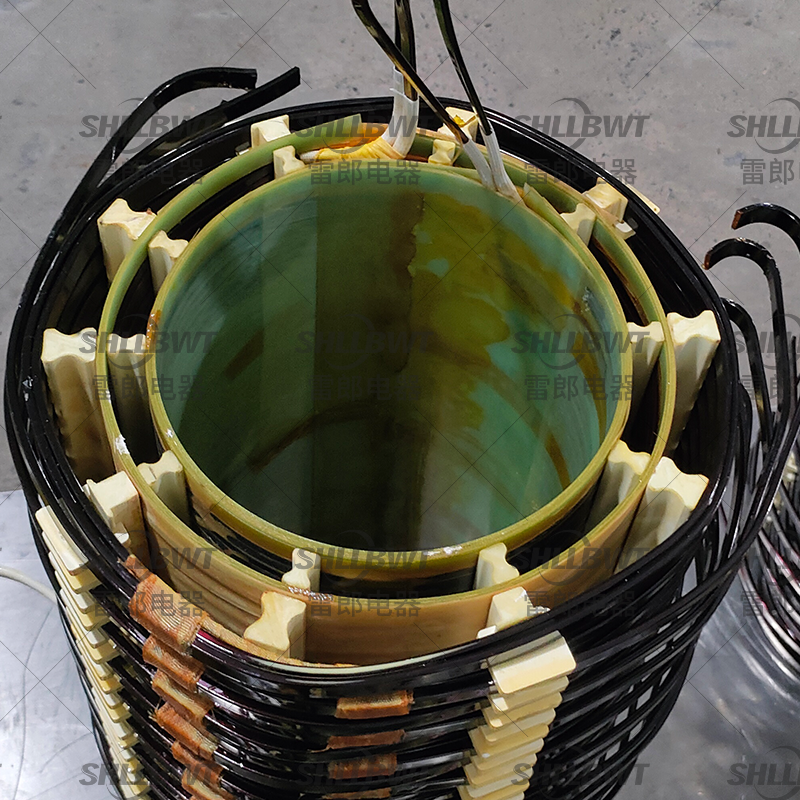

平衡溫度分布，延長壽命：通過氣道的均勻布置（如繞組每 5-10 層設置一道橫向氣道），可減少變壓器內部 “熱點溫差”（從 15K 縮小至 5K 以內），避免局部過熱導致的絕緣材料老化加速，延長變壓器使用壽命至 15-20 年（行業平均 10-15 年）。
按功率等級設計：小功率（≤50kVA）選自然冷卻氣道，截面 8-12mm；大功率（≥100kVA）配強迫冷卻氣道，截面 5-8mm，同時增加氣道密度（每 3-5 層繞組設一道）；
按冷卻介質適配：干式變壓器側重鐵芯 + 繞組氣道的空氣流通性，油浸式變壓器需優化油箱氣道的油循環路徑，避免 “死油區”；
按場景需求調整：靜音場景（如醫用）采用大截面自然冷卻氣道，減少風扇噪音；工業高負載場景用強迫冷卻氣道，提升散熱效率；
按絕緣標準驗證：氣道間距需滿足對應電壓等級的絕緣要求（如 10kV 變壓器氣道≥10mm，220V≥5mm），避免絕緣隱患。
醫用隔離變壓器：適配手術室靜音需求，采用大截面（10-12mm）自然冷卻鐵芯氣道 + 繞組氣道，配合低損耗硅鋼片，既滿足溫升≤40K，又確保運行噪音≤50dB；
工業隔離變壓器：針對 100kVA-1000kVA 大功率需求，設計強迫風冷式繞組氣道（截面 6-8mm，每 4 層繞組設一道），配合溫控風扇，溫升控制在 35K 以內，適配車間高負載運行；
迷你隔離變壓器：小功率（100VA-5kVA）場景采用簡約鐵芯氣道（截面 8mm），平衡成本與散熱，滿足民用 / 測試設備低負載需求。
