儲能系統（含戶用、工商業、大型電站）的核心環節（PCS 變流器、并網回路、電池充放電回路）需電抗器實現 “諧波治理、電流平滑、并網合規、故障保護”，具體作用如下：
痛點：儲能變流器（PCS）采用高頻開關技術（如 IGBT），會產生 5 次、7 次、11 次等特征諧波（諧波含量常超 5%，遠超 GB/T 14549-1993 的 3% 限值），導致電流畸變、設備發熱；
電抗器作用：串聯 “網側電抗器” 或 “直流側平波電抗器”，通過特定電抗率濾除高頻諧波 —— 如 5 次諧波占比高時，選 6% 電抗率電抗器，可將諧波含量降至 2% 以下，避免 PCS 開關管因諧波沖擊損壞；
適配環節：10kW 戶用 PCS（配 5kvar 電抗器）、100kW 工商業 PCS（配 50kvar 電抗器）、1MW 大型 PCS（配 200kvar 電抗器組）。
痛點：儲能系統并網時，電網電壓波動（如負荷突變、光伏 / 風電出力波動）會導致功率因數偏低（＜0.9），不符合電網并網要求（需≥0.9）；
電抗器作用：并聯 “無功補償電抗器”，與電容器組組成 SVG 靜止無功發生器，動態補償感性無功 —— 如 10kV 大型儲能電站，當電網電壓跌落時，200kvar 電抗器可快速提供感性無功，維持功率因數在 0.95 以上，避免并網跳閘；
關鍵要求：響應時間≤200ms（適配電網快速調節需求），支持頻繁充放電（每天 10-20 次循環）。
痛點：電池充電時（尤其是快充階段），電流波動大（如從 50A 驟升至 100A），會導致電池極化加劇、循環壽命縮短（衰減速度加快 20%）；
電抗器作用：串聯 “直流平波電抗器”，利用電感 “阻礙電流突變” 的特性，將電流波動幅度從 ±20% 降至 ±5% 以下 —— 如 200Ah 儲能電池組，配 10mH 直流電抗器后，充電電流穩定在 80±4A，電池循環壽命從 1500 次延長至 2000 次；
核心參數：電感量需匹配電池容量（如 200Ah 電池配 10-15mH，500Ah 配 20-25mH），耐溫等級≥Class H（180℃，適配電池充電發熱環境）。
痛點：儲能系統若發生短路（如電池簇短路、PCS 故障短路），短路電流可達額定電流的 10-20 倍（如 100A 額定電流，短路電流達 1500A），會燒毀斷路器、電池管理系統（BMS）；
電抗器作用：在關鍵回路串聯 “限流電抗器”，通過感抗限制短路電流峰值 —— 如 10kV 并網回路配 1000Ω 感抗的限流電抗器，可將短路電流從 1500A 降至 500A 以內，確保斷路器能可靠分斷；
選型關鍵：短路電流限制倍數≤5 倍額定電流，滿足 GB/T 36547-2018《儲能系統接入配電網技術要求》。
二、儲能系統電抗器的核心參數選型：銜接四大基礎參數
PCS 變流器側（濾諧波）：
若 5 次諧波為主（常見于 3 相 4 線制儲能系統）：選 6% 電抗率；
若 3 次諧波突出（如單相戶用儲能）：選 12%-14% 電抗率；
避免諧振：需計算系統諧振頻率（f?=1/(2π√(LC))），確保 f?遠離電網頻率（50Hz）及主要諧波頻率（如 250Hz=5×50Hz）。
并網側（無功補償）：選 4.5%-5% 電抗率，兼顧無功調節與涌流限制（避免電容器合閘涌流沖擊）。
計算公式：三相電抗器功率 Q=√3×U?×I?，需與 PCS 額定功率適配（通常為 PCS 功率的 50%-80%）；
場景實例：
戶用儲能（5kW PCS，0.4kV）：Q=√3×0.4×7≈5kvar（選 5kvar 電抗器）；
工商業儲能（100kW PCS，0.4kV）：Q=√3×0.4×144≈100kvar（選 100kvar 電抗器）；
大型電站（1MW PCS，10kV）：Q=√3×10×57.7≈1000kvar（選 1000kvar 電抗器組，分 10 臺 100kvar）。
儲能特殊要求：需考慮充放電峰值電流（通常為額定電流的 1.2-1.5 倍），避免過流燒毀；
選型公式：I?≥1.5×I????（I????為 PCS 最大輸出電流）；
實例：100kW PCS（0.4kV）的峰值電流 I????=100/(√3×0.4)×1.2≈173.2A，故電抗器額定電流需≥1.5×173.2≈260A（選 260A 規格）。
核心公式：L=U?/(√3×I?×2πf)（f=50Hz，U?為系統電壓）；
場景實例：
戶用儲能（0.4kV，5kvar，6% 電抗率）：I?=5/(√3×0.4)≈7.22A，L=0.4×103/(√3×7.22×2×3.14×50)≈1.2mH；
大型電站（10kV，100kvar，6% 電抗率）：I?=100/(√3×10)≈5.77A，L=10×103/(√3×5.77×2×3.14×50)≈3.18H。
三、儲能系統電抗器的類型選擇：適配場景環境

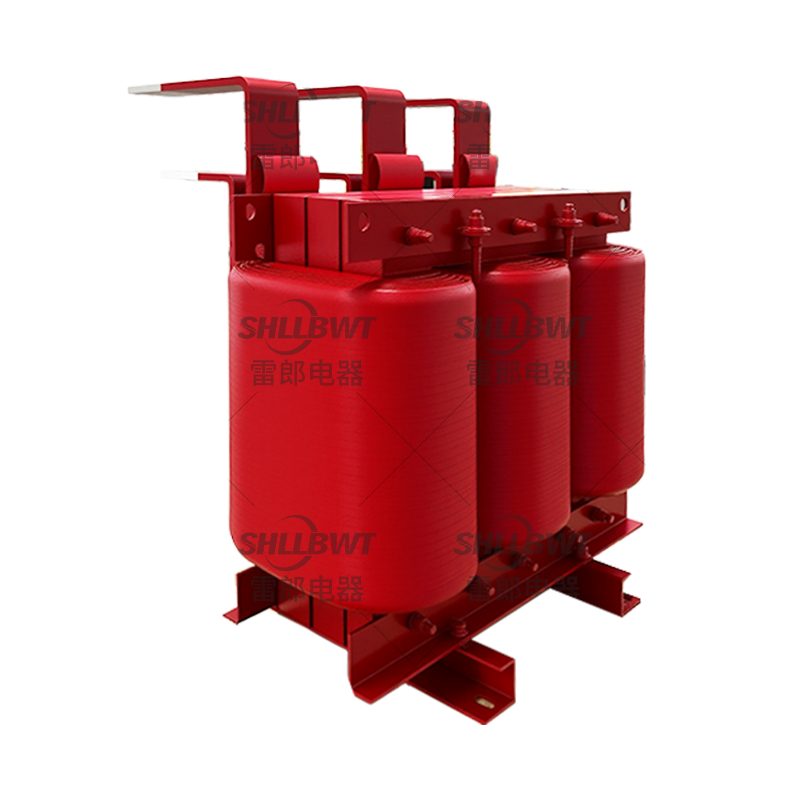

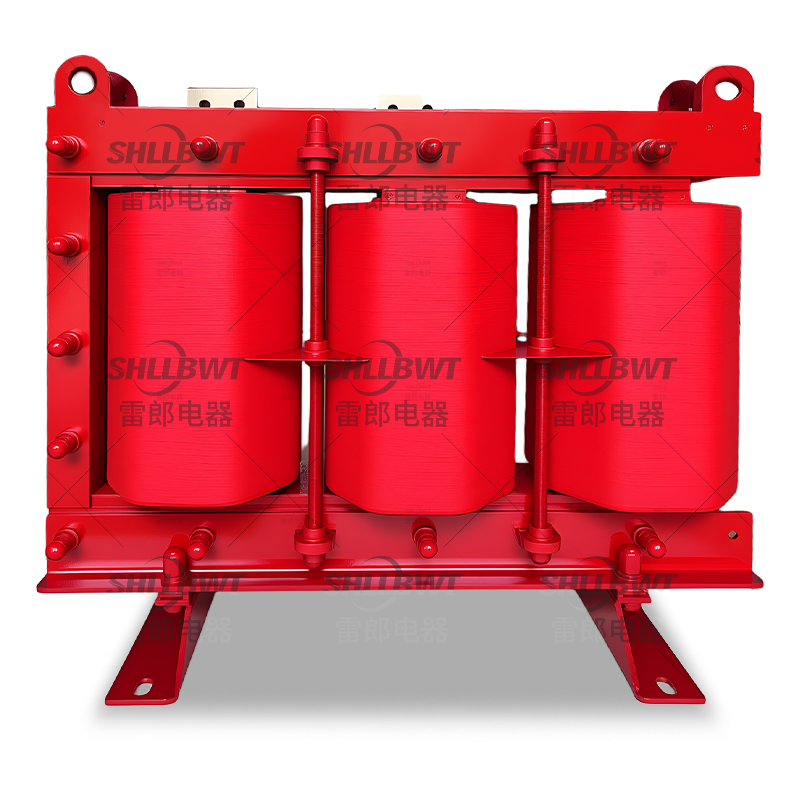

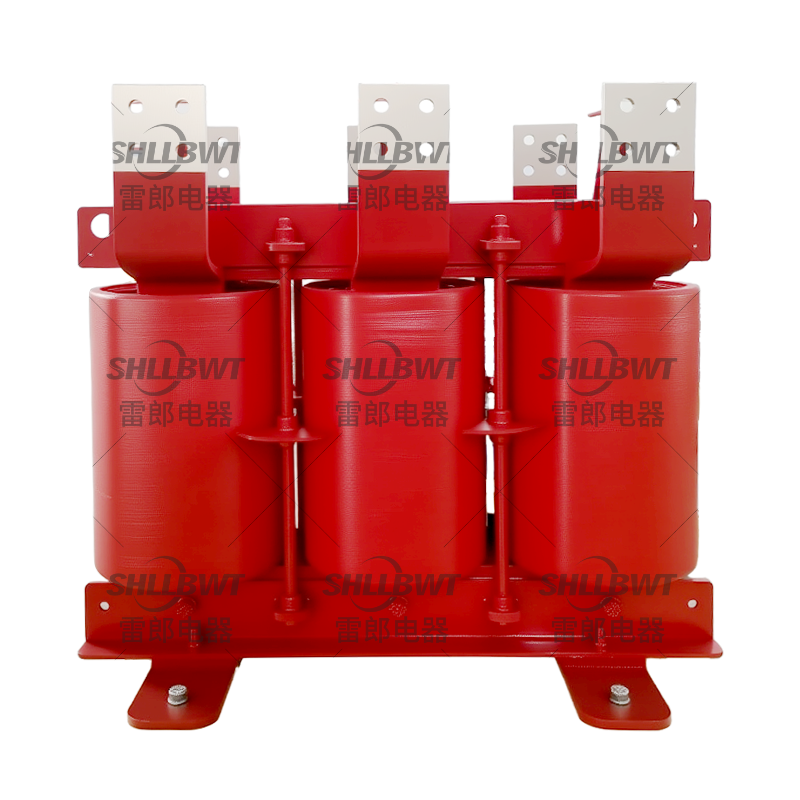

干式電抗器（主流）：
優勢：無油、體積小（比油浸式小 30%）、防火性好（Class H 絕緣），適配戶用 / 工商業儲能柜內安裝；
細分：自然風冷（小功率≤50kvar）、強制風冷（大功率≥100kvar，如 100kW PCS 配強制風冷電抗器，溫升≤40K）。
油浸式電抗器：僅用于大型儲能電站（≥1MW）的戶外并網回路，需配套防火油箱，適配高功率散熱需求。
空心電抗器：
優勢：線性特性好（無磁飽和）、高頻損耗低，適配 PCS 高頻諧波濾波（如 10kHz 以上開關頻率）；
適用：戶用 / 工商業儲能 PCS 側。
鐵芯電抗器：
優勢：電感量穩定、成本低，適配并網側無功補償（工頻 50Hz 場景）；
注意：需避免磁飽和（選高磁感硅鋼片，如 30Q130），防止諧波放大。
戶內柜式電抗器：防護等級 IP44（防塵防水），適配儲能集裝箱、戶內控制柜，占空間小（如 5kvar 電抗器尺寸約 300×200×250mm）；
戶外立式電抗器：防護等級 IP54，僅用于大型電站戶外并網回路，需抗風雨、耐紫外線（表面涂防曬涂層）。
